Тормоза на прицеп к мотоблоку своими руками

Время чтения: 4 мин.

Без тормозов, установленных на мотоблочном прицепе, устройство с большой вероятностью попадёт в неприятную ситуацию во время спуска с возвышенности. Самодельные тормоза снимаются с легкового автомобиля или мотоцикла и переделываются под работу на прицепном устройстве.

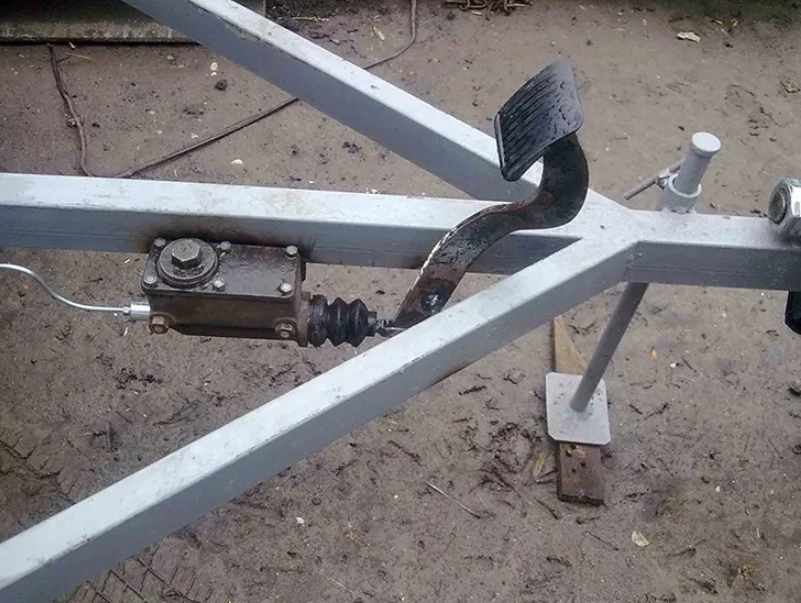

Тормоза на прицепе.

@housechief.ru

Какие нужны тормоза для прицепа мотоблока, что ещё необходимо

Существуют разные типы тормозных механизмов. Например, гидравлические, паровозные и так далее. Подбирая тормоза для своего агрегата, нужно обращать внимание на их особенности.

Чаще всего на прицеп к мотоблоку устанавливают стояночные. Однако они не слишком хорошо к нему подходят. Эта разновидность не приспособлена для тяжёлых грузов: она тяжело останавливает заполненный прицеп. В ситуациях, когда устройство спускается со склона, они становятся ещё более бесполезными.

Ещё одна разновидность — ленточные тормоза. При установке на прицеп к мотоблоку они тоже не выполняют своих основных функций, поэтому ставить их преимущественно бесполезно.

Чертёж устройства тормозов, принцип действия

Механизм включает в себя три троса, два из которых соединены с колёсами, а оставшийся — с рычагом. Чтобы привести в действие тормоза, необходимо воздействовать на рычаг. Он связан с механизмом передним тросом, который запускает привод тормозов, передающий работу механизму. Передний трос, активируемый рычагом, тащит за собой два других.

Регулировочная гайка способна изменить длину привода. Это устройство пригодится в том случае, если тормоза были сняты с неподходящего по габаритам транспортного средства. Чтобы снять их с прицепного устройства, необходимо переместить рычаг назад. Это делается при помощи возвратной пружины, расположенной на основном тросе, самих тормозах или уравнителе тормозных тросов.

Схема тормозов.

@motoblok-kultivator.com

Порядок работ по установке тормозов своими руками

Многие владельцы мотоблоков, планирующие сделать самодельные тормоза на прицеп, решают снять их со старого мотоцикла. С него понадобится взять тормозные колодки и металлический барабан. Берём мотоциклетное колесо и избавляемся от обода и спиц, оставляя только диск. Снимаем с последнего тягу и трос, после чего протачиваем его.

Надеваем барабан на ступицу колеса и обматываем свободное пространство проволокой. Проточенный диск насаживаем на ось, закрываем втулкой и привариваем к нему кусок трубы. Для контроля ставим рычаг и крепим к нему трос.

Схема самодельный тормозов.

@motoblok-kultivator.com

Тормоза с ВАЗ

Вставляем в осевую часть прицепного механизма передние цапфы вместе со ступицами, снятыми со старой машины ВАЗ. Соединяем эти детали с задними тормозными барабанами. Рекомендуется взять б/у тормоза от ВАЗ 2101-07, так как они обладают наибольшим диаметром, облегчающим работу механизма. От этой же марки автомобиля берём тормозные колодки, чтобы запчасти подходили друг другу. Используя тяги и рычаги, устанавливаем колодки на прицеп.

Вставляем тормозные колодки в барабаны, прижимаем их поперечной тягой и привариваем друг к другу. Далее присоединяем основную тягу к тормозной педали, расположенной на дышле прицепа.

С верхней и нижней стороны поперечной тяги прикрепляем сваркой направляющие, по которым будет перемещаться тяга во время торможения. За счёт этого тормозные колодки будут оставаться в рабочем состоянии и не придут в движение вслед за барабанами.

Самодельные тормоза, подобные вышеописанным, возможно изготовить из любых ступиц, оснащённых тормозными барабанами. Это могут быть запчасти с «Москвича», «Волги» или «Жигули».

Вариант установки тормозов своими руками в видео.
