Прицеп для мотоблока своими руками

Время чтения: 5 мин.

Мотоблок используют для земельных работ в сельском хозяйстве. Фермеры любят его за универсальность и возможность сэкономить средства на технических устройствах. К агрегату подсоединяются дополнительные узлы для разных типов работ. Например, его можно превратить в мини-грузовик, сделав своими руками прицеп.

Это вспомогательное устройство приобретается в магазинах, специализирующихся на садовой и огородной технике. Там же к нему можно купить дополнительные прицепы. Изделие обойдётся в немалую сумму, а собранный вручную агрегат стоит в три раза меньше.

Конструкционные особенности прицепа для мотоблока

Прицепной механизм состоит из кузова, рамы, сцепки и колёс. Есть три основные разновидности подобных устройств. Они отличаются максимально перевозимым весом:

  1. Тележки с одной осью имеют наиболее простую и дешёвую конструкцию. Они способны перевозить грузы до 70 кг.
  2. Тележки, перевозящие от 110 до 120 кг, считаются самым универсальным и недорогим вариантом.
  3. Конструкции с грузоподъёмностью более 120 кг. Рама и облицовка изготавливается из дорогостоящего материала.

Откидной механизм прицепа нужен для погрузочно-разгрузочных работ. Это один из дополнительных элементов, улучшающих конструкцию и облегчающих процесс эксплуатации. Для придания устойчивости, вне зависимости от мотоблока, следует использовать упоры.

Простейшая рама создаёт нагрузку на ось, ступицы, колеса тележки. Более сложная конструкция затрагивает водило прицепного устройства.

Мотоблок с прицепом.

@drive2.ru

Что необходимо для изготовления самодельного прицепа к мотоблоку

Телега для мотоблока имеет сложносоставное устройство, поэтому он изготавливается в несколько этапов. Перед началом работы над самодельным агрегатом нужно правильно подготовиться. Первым делом понадобится чётко составленный схематический чертёж будущего механизма.

Далее необходимо собрать комплект материалов. Самодельный прицепной механизм состоит из следующих элементов:

  • железные трубы — 60*30 мм и 25*25 мм;
  • колёса и рессоры — 2 шт.;
  • дюралюминиевые пластины — 2 мм;
  • стальные пластины — 0,8 мм;
  • набор болтов и гаек;
  • швеллер №5.

Для сборки потребуются следующие инструменты:

  • болгарка;
  • сварочный аппарат;
  • электролобзик;
  • шуруповёрт.
@stroy-podskazka.ru

@stroy-podskazka.ru

Сто́ит обустроить специальное место для работы над мотоблочным прицепом. Об этом нужно позаботиться для того, чтобы ничего не мешало заниматься созданием механизма. Его следует организовать таким образом, чтобы все необходимые инструменты в любой момент работы находились под рукой.

Как сделать прицеп для мотоблока своими руками

Вырезаем металлические детали из заготовленных листов. Размеры каждого элемента конструкции должны соответствовать схеме.

Схема.

@molotok34.ru

Создание рамы

Сначала изготовим раму для мотоблочного прицепа. Металлическая деталь должна быть надёжной и прочной. Эти качества позволят ей выдерживать большие нагрузки без деформаций. Каркас изготавливается из металлических профилей. Чем больше элементов у каркасной решётки, тем более грузоподъёмным будет прицеп. Профили соединяются при помощи сварки. Особое внимание сто́ит уделить углам конструкции.

Создадим стандартный вариант с прямоугольным поперечным сечением и соединительным уголком 25*25 мм. В качестве левого и правого лонжерона подойдут две стальные трубы 60*30 мм. Для создания передней и задней перекладины возьмём профили меньшего размера. Для формирования решётки конструкция объединяется при помощи пяти поперечных труб.

Изготовление кузова

Создаём основу для кузова. Присоединяем к металлической сетке перпендикулярные профили 25*25 мм. Соединяем их продольными металлическими трубками. Затем привариваем четыре вертикальные стойки к угловым частям конструкции. К вершинам стоек прикрепляем обвязку.

Если есть желание поставить деревянный кузов, сто́ит выбирать доски толщиной 20 мм. На углах конструкции фиксируем укрепляющие накладки из металла. Ставим опорные рамки в количестве 3 штуки на раму телеги, закрепляем с их помощью кузовную часть. Берём брусья размерами 50*50 мм. В качестве крепёжных элементов используются болты.

Если планируется установка откидных бортов, то боковые и задние стороны рамы нужно изготавливать в отдельном порядке. Берём узкие трубки и объединяем их в прямоугольные конструкции.

Последующие этапы работ

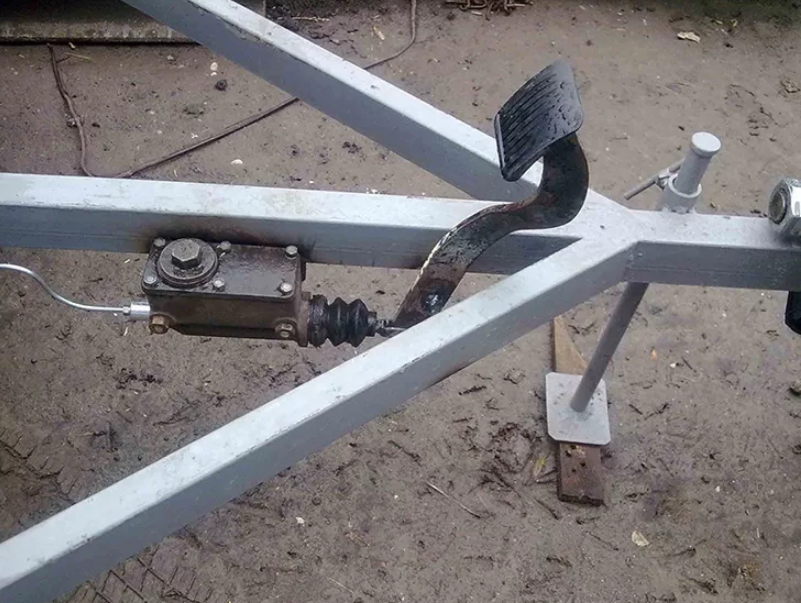

Ходовая часть состоит из длинной трубы и двух полуосей, сваренных между собой. С краёв и по центру трубы устанавливаются швеллеры, чтобы скрепить её с рамой. Привариваем последнюю к балке прицепа. Изготавливаем дышло из двух труб 60*30. Передние части труб соединяем и крепим к основанию. Задние части фиксируем к лонжеронам. Оставляем нахлёст 20 см.

К прицепному механизму подойдут колёса со ступицами от мотоколяски, садовой тележки или от «Жигулей». Единственное требование к колёсам — они должны подходить по размеру к прицепной конструкции. Изготавливаем колёсную ось из прочного стального стержня. Его длина должна подходить к размерам кузова.

Приделываем к оси продольный вал и лонжеронные рамы методом сварки, используя для закрепления металлические уголки. Усиливаем конструкцию косынками. Надеваем на лонжероны опору кронштейна.

Рама и основа кузова.

@mihali4.ru

Изготавливаем поддон из металлического листа шириной 2 мм. Сначала его слегка обрабатывают сварочным инструментом, затем делают шов по всему периметру. Для создания облицовки каркаса понадобится металл, доски и профнастил. Обшивка днища изготавливается из дюралюминия, борты — из металлических листов. Крепим обшивку при помощи болтов.

Чтобы присоединить прицеп к мотоблоку, используем консоль. Она должна быть совместима со сцепкой. Верхняя часть консоли — это ось с поворотным узлом, оснащённая двумя подшипниками и пыльниками.

При определённых навыках сделать своими руками прицеп для мотоблока можно за 2–3 дня. Самодельное изделие прослужит несколько лет, не нуждаясь в ремонте. Чтобы придать заводской вид, к нему присоединяют дополнительные детали: стоп-сигналы, габаритные огни.
