Распиновка штекера наушников

Штекер наушникаНесмотря на то что производители стараются выпускать максимально качественную продукцию, порой можно заметить возникновения различных дефектов. Чаще всего, из-за постоянных сгибов, пользователь сталкивается с искажением звука. Таким образом, рекомендуется перепаивать разъём. А как это сделать — будет рассказано в данной статье. Кроме этого, разберём вопрос, как делается распайка, в зависимости от модели оборудования.

Типы штекеров и область применения

Классификаций существует несколько и все они различают по разным критериям. Что касается диаметра поверхности, то можно выделить следующие виды:

  • Мини — Джеку присущ параметр в 3,5 миллиметра. Зачастую они используются непосредственно для подключения персонального компьютера или же телевизора.
  • Микро — Джек имеет 2,5 мм. С его помощью можно присоединить как сотовый телефон, так и плеер — то есть небольшие устройства.
  • Большой Джек со значением 6,35 считается наиболее подходящим для профессиональной техники. Это могут быть различные усилители, электромузыкальные инструменты и даже обычные микрофоны.

Если говорить про количество выходов, то стоит упомянуть ниже представленные изделия:

  • TS предполагает передачу сигнала несимметричного типа.
  • TS S может уже передавать и симметричные сигналы.
  • TRRS сразу представляют как видео, так и аудиоинформацию. Применяются чаще всего в современных изобретениях.
  • TRRRS не такой распространённый как предыдущие представители. Его можно использовать для осуществления работоспособности двух микрофонов производителей Sony и Xperia.

ВАЖНО. Не стоит забывать про типологию гнёзд. Бывают обычные и приборы с переключателями.

Распиновка

Распиновка штекера наушников с микрофоном

Важно не путать обычную конструкцию с гарнитурой. Второй из названных вариантов отличается от первого наличием гарнитуры. Таким образом, и схема будет, соответственно, различная. Разница заключается исключительно в месте положения тех или иных контактов. Так что достаточно будет всего лишь поменять две части друг с другом. Существует два стандарта:

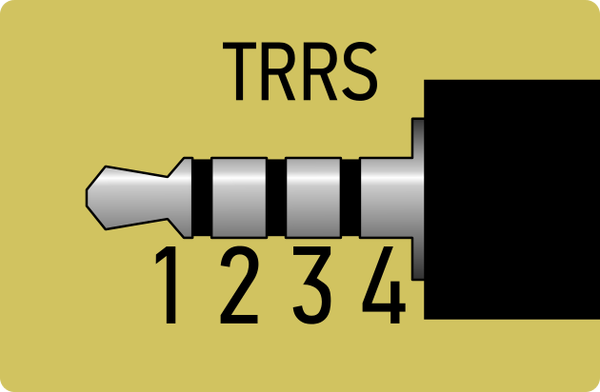

  1. TRRS CTIA — популярная категория, которая применяется в большинстве всех смартфонов. Если рассматривать сверху вниз штекер, то контакты будут идти в следующей последовательности: левый канал, правый, общий и микрофон.
  2. Следующие представитель — TRRS OMPT — считается не таким новым, как предыдущем, но также подвергается к эксплуатации. Зачастую используется в моделях телефона Nokia. Комбинация практически такая же, однако, стоит поменять местами последние два аспекта: вместо микрофона находится общий канал.

Распиновка

Схемы распиновки по производителям

Для начала следует понимать, какие оттенки имеют те или иные провода, чтобы в дальнейшем не запутаться. Конечно, это зависит от модели устройства, однако, выявлены наиболее популярные случаи. Итак, левый канал часто представляют в белом, зелёном или в синем цвете. Правый всего красный. Если светлый цвет был ранее задействован, то общее изделие маркируют медным.

Распиновка

СПРАВКА. Но некоторые разработчики отличаются от других не только по цветовой маркировке, но и по предоставлению порядка типа сигнала. Следовательно, разберём самые распространённые варианты исполнения.

Распиновка аудио Apple

Итак, для таких конструкций подходит следующая последовательность:

  1. ЭпллЛевый.
  2. Правый.
  3. Земля.
  4. Аудио.

Однако важно понимать, что предназначен не для всех представителей Apple. Только для таких устройств, как iPod Nano, handsfree.

Распиновки аудио Lenovo

Для названного производителя присуща в принципе аналогичный порядок:

  1. LenovoЛевый.
  2. Правый.
  3. Общий.
  4. Микрофон.

Предполагается для версий ноутбука Notebook audio: Thinkpad Edge.

Распиновки Джека наушников Samsung

Что касается данной модели, так это:

  1. SamsungЛевый канал для воспроизведения аудио.
  2. Правый с таким же функционалом.
  3. Общий.
  4. Видеосигнал.

Сюда входит достаточное количество версий сотового телефона.

ВНИМАНИЕ! Некоторые конструкцию могут различаться: массовый контакт меняется с другими местами.

Следовательно, обладая специальными знаниями, вполне можно самостоятельно разобраться с той или иной проблемой с помощью распаивания разъёма. Тем самым не обращаясь к специалистам.
