Как работает пистолет: его устройство и принцип работы

Время чтения: 4 мин.

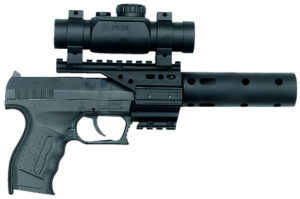

Без заголовка

Самая популярная пневматика – пневматический пистолет. Их используют и для развлечений, и для тренировок, и даже для подготовки к соревнованиям по стрельбе. Если вы хотите разобраться в сфере пневматического оружия, то читайте далее про конструкцию пневматического пистолета, их виды и принцип работы.

Стандартные элементы каждого пневматического пистолета. Конструктивно каждый профессиональный пневматический пистолет повторяет за каким-нибудь огнестрельным. В число базовых блоков пистолета входят:

  • Ударный механизм
  • Спусковая система
  • Блок подачи воздуха
  • Система самозапирания
  • Система подачи патронов/зарядов
  • Ствол

Разбор каждого элемента/системы пневматического пистолета, их принцип работы:

Ударный механизм

Это набор элементов, которые при нажатии спускового крючка высвобождают порцию сжатого воздуха. После нажатия на крючок освобождается пружина, которая давит на винтовую с пластинчатой тяги. Они передают усилие на клапан, который удерживает газ в баллоне. Дальше клапан приоткрывается, освобождается воздух, он попадает в рабочую камеру, заполняя её, и происходит выстрел.

1

Спусковая система

Набор элементов пистолета, которые сдерживают пружину. Спусковая система удерживает пистолет в боевом состоянии. Основные элементы спусковой системы – спусковой крючок, с которым и взаимодействует пользователь, и пластина, что удерживает пружину. Существует несколько видов спускового механизма:

  • Одинарный – чаще всего используется в револьверах, кулачковых пистолетах. В таких моделях, чтобы выстрелить, пользователь должен взвести курок самостоятельно.
  • Двойной – стандартный самовзводный, система продумана так, что курок автоматически взводится в боевое положение после каждого выстрела, пока пользователь не вернёт его в нейтральное состояние.
  • Смешанный – самая редкая система, в ней выполнены оба прошлых решения, между ними можно переключаться при желании.

Стоит отметить модификацию классической двойной системы спуска – выстрел произойдёт, когда газ взведёт боевую пружину. При этом можно не возвращать курок в нейтральное положение.

Блок подачи воздуха

Система элементов, которые подают порциями сжатый газ в рабочую камеру (аналог камеры сгорания огнестрельного оружия). Существует несколько способов, как подаётся газ в камеру. Самый простой и популярный – быстрое открытие клапана после удара курка.

Второй способ – накачка газа. Предварительно перед выстрелом вы самостоятельно накачиваете газ в рабочую камеру. Но так как давление в баллоне слишком большое, газ сначала проходит через редуктор. Он стабилизирует давление газа и запускает его в камеру. При таком способе скорость вылета пули может быть разной из-за разного количества газа в камере.

Система герметизации

Набор элементов пневматического пистолета, которые обеспечивают герметизацию и запирание затвора со стволом и рабочей камерой. Если бы её не было, сила вылета пули была бы в несколько раз меньше из-за утечки газа. То есть эта система обеспечивает герметизацию пистолета, чтобы газ не выходил наружу, а его давление придавало пуле максимальное ускорение.

Система запирания в разных моделях выполнена по-разному. Наиболее популярная – поршневая с уплотнительными прокладками. Также есть система с выдвижными втулками и смещённым стволом/его трубкой.

Система подачи патронов/зарядов

Грубо говоря, это магазин. В пневматике он бывает трёх видов:

  • Барабанный (как в револьверах, вмещает до 12 зарядов)
  • Линейная пластина с прорезями
  • Боевой, пистолетный (классический магазин, на патроны/пули давит пружина, которая выталкивает их)

Существует ещё и однозарядная пневматика – в них не используется система подачи патронов/магазин. Пользователь самостоятельно кладёт каждый патрон в гнездо.

Ствол

Самый простой и понятный элемент пневматического пистолета – по сути, это просто трубка, иногда с пружинами. Трубки для ствола делаются либо из прочного пластика, либо из стали, обычно из нержавейки. Пластиковые трубки популярны, так как просты в изготовлении и более дешевые. Однако они и менее эффективны, а со временем растягиваются от воздействия пуль, из-за чего теряется точность. Стальные же трубки в этом плане лучше, они не растягиваются от таких пуль. Есть два вида трубок из стали – гладкоствольные и нарезные. Нарезные отличаются тем, что внутри есть высечки, благодаря которым пуля закручивается, из-за этого стабилизируется, дальше долетает и точнее попадает.

Без заголовка

Виды пневматических пистолетов и их принцип работы

Говоря о принципе работы пневматического пистолета, нужно выяснить его вид, ведь принцип работы пневматических пистолетов отличается, в зависимости от вида:

  • Газовые – на основе их принципа работы выше разбирались элементы пистолета. Работают они так: спусковой крючок удерживает боевую пружину. После нажатия она освобождается, запуская несколько элементов. Они в итоге освобождают клапан газового баллона. Газ из него накачивается в герметичную камеру, полностью её заполняя. Такое большое количество газа выталкивает снаряд из пистолета, и происходит выстрел. После всё возвращается на свои места, автоматически взводится курок и можно произвести повторный выстрел.
  • Поршневые – самый простой для понимания принцип работы, но и самый слабый. Пользователь вручную сжимает пружину при помощи специального рычага. Пружину в боевом положении удерживает поршень. Чтобы поршень отпустил пружину, нужно нажать курок, после чего конструкция из пружины, поршня и манжеты быстро сожмёт воздух рабочей камеры, который вытолкнет пулю.
  • Компрессионные – улучшенный поршневой принцип работы: отводите рычаг, связанный с поршнем, который сжимает пружину. В герметизированной камере создаётся давление. При нажатии на курок освобождается поршень, пружина выталкивает его, повышая давление, которое выталкивает пулю, и происходит выстрел. Когда давление в рабочей и впускной камерах сравняется, поршень автоматически вернётся на стартовое место.
  • С предварительной накачкой – отличаются высокой скоростью пуль на выходе (280-350 метров в секунду). Есть газовый баллон, давление в котором 300 атмосфер. Пользователь накачивает его газом рабочую камеру, и происходит выстрел. Выходя из баллона, газ проходит через редуктор. Он стабилизирует его давление. Пневматика с предварительной накачкой производит больше выстрелов со стабильными характеристиками из одного и того же баллона, что и газовая.
