Как подключить антенну к телевизору

Телевизионная антенная.Практически каждый хотя бы раз при просмотре телевизора досадовал на плохую картинку или же вообще отсутствие оной. Качество антенны и правильность её подключения столь же важны, как и качество самого телевизора, который без телесигнала становится бесполезным.

Какие виды телевизионных антенн существуют

Все телевизионные приёмники, которые не получают сигнал по кабельному телевидению, подключены к антенне. В зависимости от удалённости от транслирующей вышки, устройства для приёма сигнала делятся на комнатные, малой мощности (если вышка близко) и уличные. Отдельно стоит упомянуть про спутниковые – они берут сигнал не с ретрансляционной вышки, а со спутника.

Комнатные антенны

Этот вид устанавливается внутри помещения. Лёгкость монтажа и дешевизна – плюсы данных устройств. Не требуется установка штанги, сверление отверстий в стенах под ввод коаксиального кабеля и его прокладка.

Комнатная антенна.

ВНИМАНИЕ! Комнатные антенны способны принять только очень сильный сигнал, их устанавливают не дальше 30 км от телецентра, да и то если стены дома достаточно хорошо проницаемы для радиоволн.

В свою очередь они делятся на рамочные и стержневые.

  1. Стержневые – «рожки», «кроличьи ушки» — имеют от двух до четырёх штырей, часто выдвигающихся. Это самые слабые устройства приёма сигнала. Из достоинств – лёгкость, компактность, удобство в транспортировке. Достаточно хорошо работает только в метровом диапазоне, в самом его низу. Для подстройки – меняют положение антенны, ориентацию в пространстве, длину и угол между «рожками» — усами. Часто случается так, что настроив на один канал, другой будет показывать плохо.
  2. Рамочные. Для дециметрового диапазона предназначены более продвинутые рамочные, в виде замкнутого контура на подставке. Качество приёма немного выше.

Уличные антенны

Самый распространённый тип, имеет множество решений и модификаций. Во избежание искажений сигнала антенну ставят как можно выше — существуют рекомендации установки на высоте 10–15 метров, а в многоэтажных домах, как правило, размещают на крыше. Они делятся на активные и пассивные:

  1. Активные. Снабжены усилителем, размещённым непосредственно на конструкции в герметичном корпусе, который имеет независимый источник питания (обычно 12 В). Могут принимать очень слабые или искажённые сигналы, вне зоны прямой видимости. Через разветвители могут раздавать сигнал нескольким телевизорам.
  2. Пассивные. Применяют при прямой видимости передатчика, особенно при близком с ним расположении – иногда сигнал, наоборот, слишком сильный и также искажается. В этих случаях используют аттенюатор – понижающее устройство. Естественно, пассивные устройства дешевле активных.

Уличные антенны.

Спутниковые антенны

Это лучшее устройство для телеприёма. Из-за массивности конструкции её цена на порядок дороже других вариантов. Это – выкрашенная в белый цвет вогнутая тарелка, направленная на спутник. Сигналы со спутника, попадая на вогнутую поверхность, отражаются и концентрируются в точке, где находится конвертор – непосредственно приёмник. На одной «тарелке» можно поставить несколько конверторов, по одному на каждый спутник.

Сигнал спутника полностью отличается от аналогового ТВ, поэтому потребуется ещё и ресивер – устройство для поиска и переключения каналов и самих спутников, которое конвертирует сигнал в «понятный» телевизору. Спутниковое вещание иногда единственное решение для телеприёма в удалённых или пересечённых местностях – картинка идеальна практически всегда, помехи может вызвать только гроза или сильный снегопад.

Кроме плюсов «тарелки» имеют и минусы. Это стоимость, сложность монтажа и настройки (правильно позиционировать конструкцию и настроить ресивер может только профессионал). Диагностика правильности положения требует специального оборудования.

Спутниковые антенны.

ВНИМАНИЕ! Ветер может сдвинуть антенну, тем самым нарушив направление, или рядом выросшие деревья перекроют видимость спутника – потребуется принятие мер по обслуживанию.

На несколько телевизоров раздать разные каналы с «тарелки» так же не удастся, поскольку и ресивер, и конвертор работают только с одной частотой.

Как подключить разные типы антенн к телевизору

Способ подключения антенны к телевизору напрямую зависит от её типа. Спутниковая — наиболее сложна в сопряжении, далее идут уличные, наиболее просты в подключении комнатные.

Особенности подключения спутниковой антенны

Спутниковая ТВ-система состоит из следующих компонентов:

  • сама антенна;
  • ресивер;
  • настроечный кабель;
  • конвертор.

Первым этапом монтируется на регулируемом креплении сама «тарелка». Специалисты рассчитывают для каждой местности направление, по которому находится спутник, и угол наклона антенны, определяемый его высотой. Коннектор сильно не затягивают, так как будет использоваться специальный настроечный кабель, который затем заменится на постоянный.

Особенности подключения спутниковой антенны.

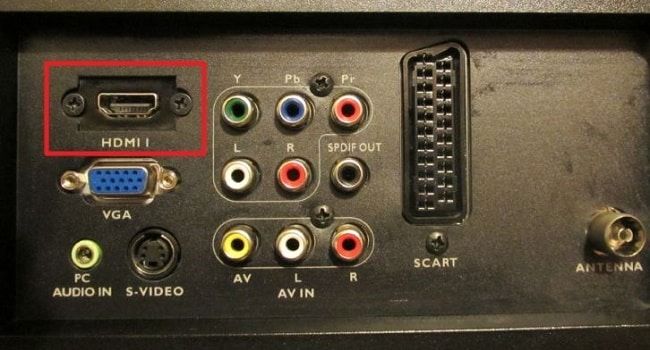

Затем подготавливается ресивер. Его необходимо прошить для работы с определённым спутником, «залить» в него список каналов. В дальнейшем, если количество каналов неуклонно уменьшается, эту процедуру приходится повторять. Ресивер подключается к телевизору посредством AV кабеля («тюльпан») либо HDMI.

Допускается также подключение к обычному антенному гнезду – ресиверы имеют встроенный модулятор, однако качество при таком подключении существенно снижается. Телевизор настраивается для работы с данным видом подключения, и начинается подстройка положения антенны и конвертора на ней для достижения оптимальной силы сигнала. Ресивер показывает его в цифровом представлении, но в некоторых случаях могут потребоваться специальные устройства. После настройки меняют настроечный кабель на постоянный.

Как подключить комнатную антенну

При подключении как комнатных, так и внутренних антенн сначала нужно определиться, разъём какого типа требуется вашему телевизору – современный F или устаревший круглый с отверстием посередине. Между антенной и телевизором сигнал передаётся по коаксиальному кабелю марки RF. После соединения устройства с телевизором находится его положение, позволяющее принимать сигнал с минимальными искажениями.

Как подключить комнатную антенну.

Порядок подключения лучевой конструкции

Лучевая антенна подключается аналогично комнатной, с той лишь разницей, что настройка её положения проводится снаружи помещения, часто на крыше. Поэтому удобно проводить эту операцию с напарником, связываясь, например, по мобильному телефону. Друг будет информировать настройщика об изменениях в качестве картинки в зависимости от результатов его манипуляций с антенной.

Как подключить лучевую антенну.

Подсоединение массивной антенны

Массивная антенна – это та же лучевая, зачастую больших размеров и с усилителем (активная антенна). В этом случае к кабелю придётся подсоединить блок питания. На блоке питания предусмотрен специальный хомут, куда крепится коаксиальный кабель от антенны.

Питание на усилитель идёт по металлической оплётке кабеля, поэтому его необходимо аккуратно разделать, и, зачистив, заложить оплётку назад, центральную жилу вставить в фиксатор. Оплётку затем вместе с кабелем и хомутом прижимают к залуженной площадке. Индикаторная лампочка должна загореться в полную силу, если это не так – значит, контакт неполный или отсутствует, нужно повторить всё заново.
