Измельчитель веток из болгарки своими руками

Любой дачник или владелец загородного дома с садом знает о проблеме утилизации растительного мусора. Не так давно стал популярен прибор — измельчитель для веток. Он имеет довольно простое устройство, поэтому народные умельцы не устают придумывать варианты, как сделать его своими руками, используя для этого разную основу. Один из самых популярных вариантов, «гуляющих» по Сети, — измельчитель из болгарки. Разберёмся в этапах его изготовления.

Что необходимо для измельчителя своими руками

Помимо основного элемента — болгарки, — нужны:

  • 2 листа металла толщиной 4–5 мм, размером 30 на 15 см;
  • дрель;
  • электролобзик;
  • шпильки и гайки для фиксации;
  • диск для триммера;
  • сварочный аппарат;
  • стальной цилиндр — заготовку можно сделать из части корпуса от огнетушителя;
  • небольшой кусок трубы 10 см в диаметре;
  • тонкая трубка из металла.

Этапы изготовления измельчителя на основе болгарки

Весь процесс создания полезного устройства для дробления веток представляет следующий перечень этапов:

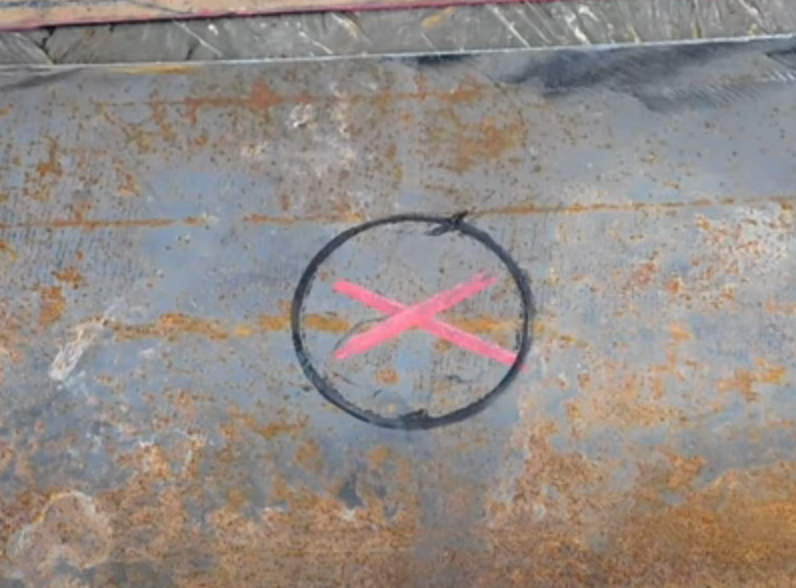

В одном из металлических листов в центре намечаем окружность — примерно 5,5 см.

Разметка.

@AVTO CLASS

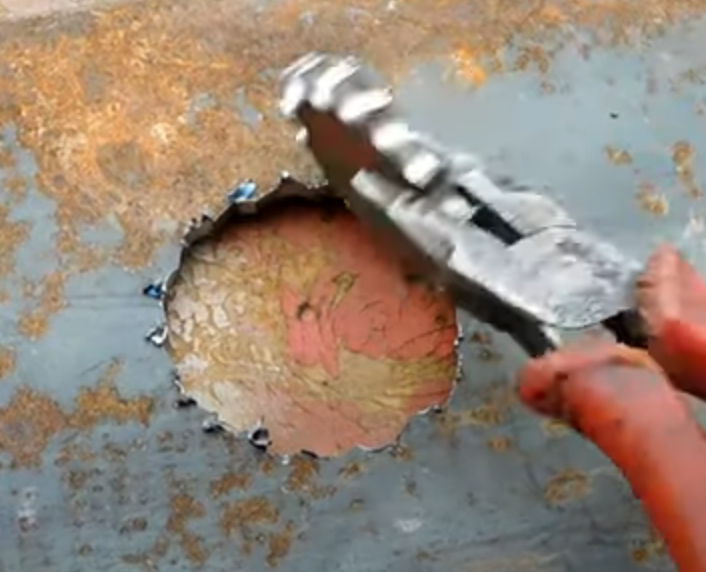

Затем дрелью по кругу делаем множество отверстий. Электролобзиком вырезаем центр.

Вырезаем отверстие в центре.

@AVTO CLASS

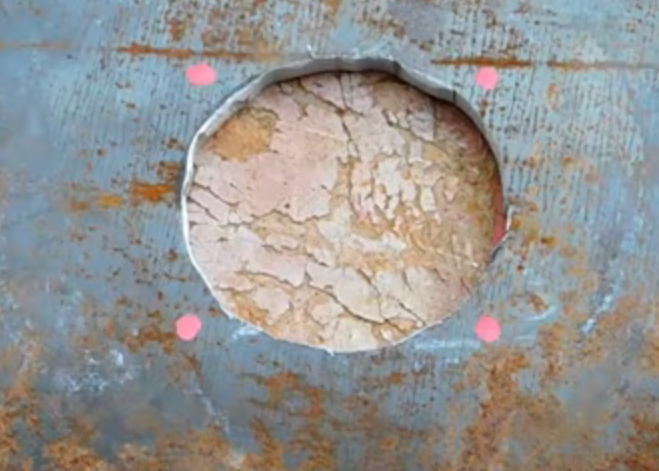

Зажав лист в тисках, с помощью шлифовальной насадки на дрели обрабатываем внутренние края окружности. Рядом с вырезанным центром намечаем и делаем 4 отверстия сверлом 6 мм — они нужны для крепления пластины к болгарке.

Отметки.

@AVTO CLASS

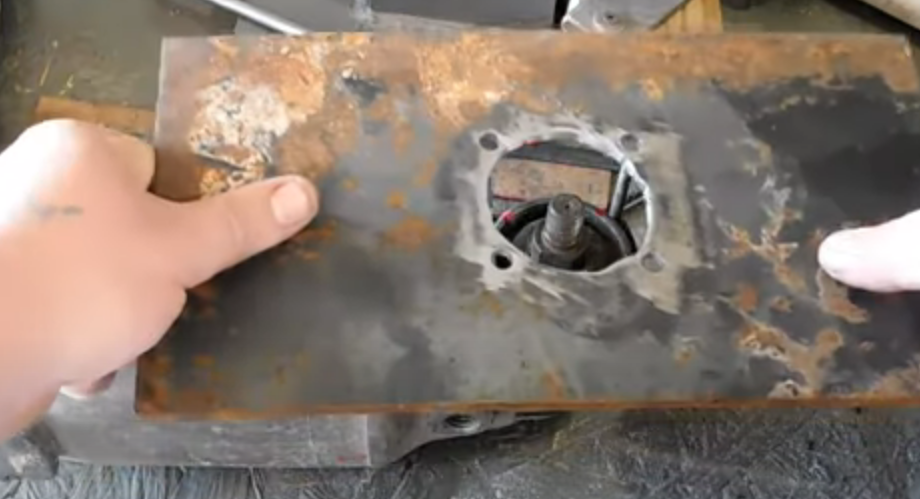

Фиксируем лист на УШМ.

Надеваем лист на УШМ.

@AVTO CLASS

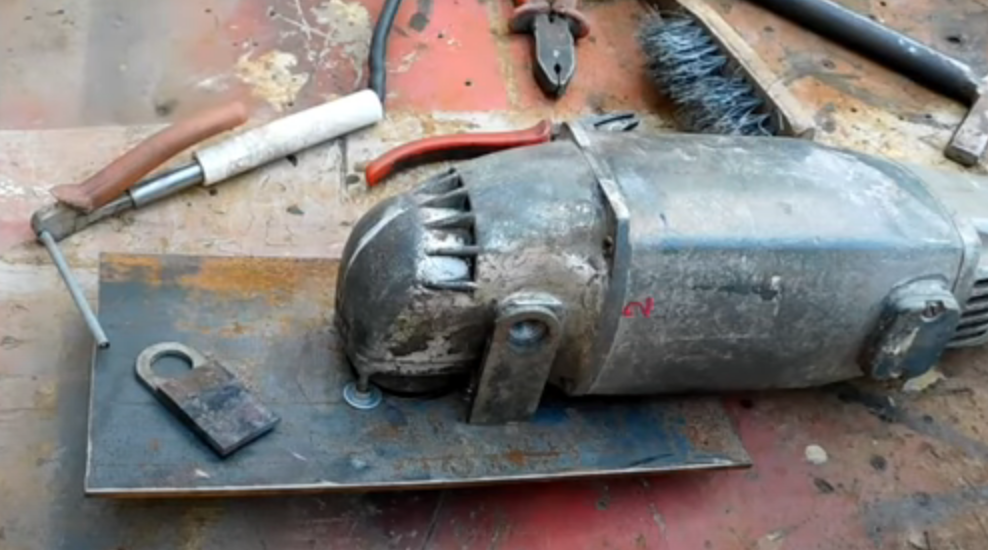

Усиливаем крепление с помощью двух проушин, вырезанных из другого куска металла, а их привариваем или прикручиваем болтами к болгарке.

Фиксация.

@AVTO CLASS

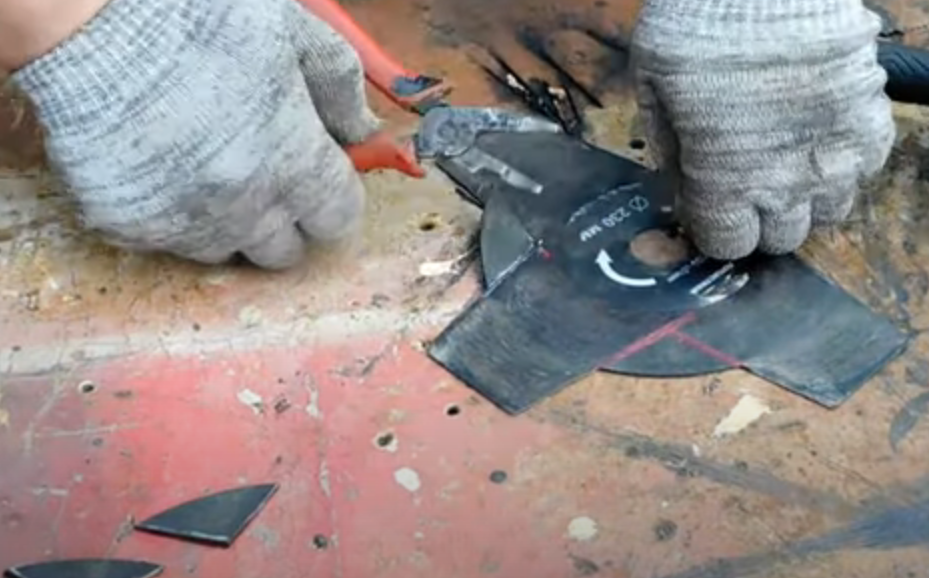

Берём 4-лопастной диск, предназначенный для триммера, и отрезаем лишние фрагменты — как на фото;

Обрезаем лопасти диска.

@AVTO CLASS

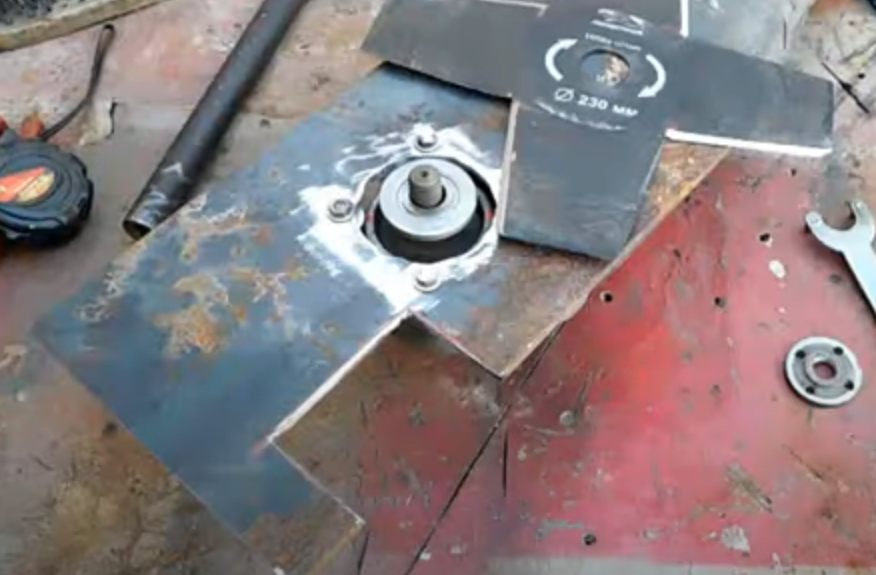

Затачиваем удлинённые лопасти диска УШМ. Чуть в стороне от центра, по длинному краю пластины вырезаем отверстие в виде прямоугольника.

Вырезаем.

@AVTO CLASS

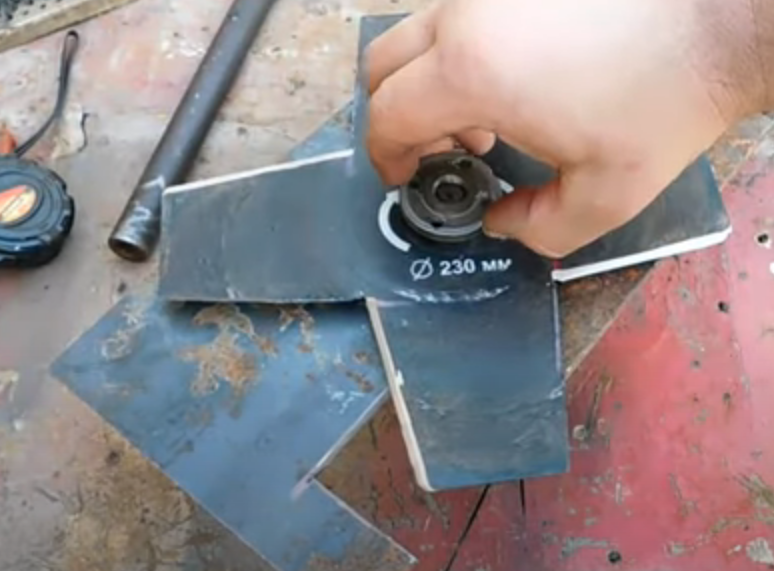

Диск помещаем в центр конструкции и прикручиваем.

Прикручиваем диск.

@AVTO CLASS

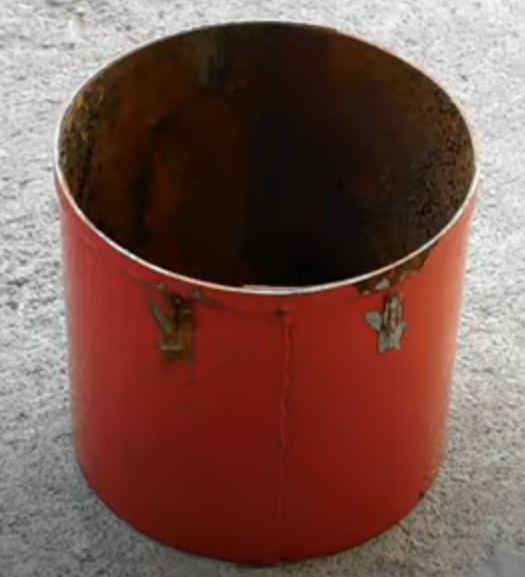

Берём подготовленный из огнетушителя цилиндр и ставим на него конструкцию из УШМ и диска.

Цилиндр.

@AVTO CLASS

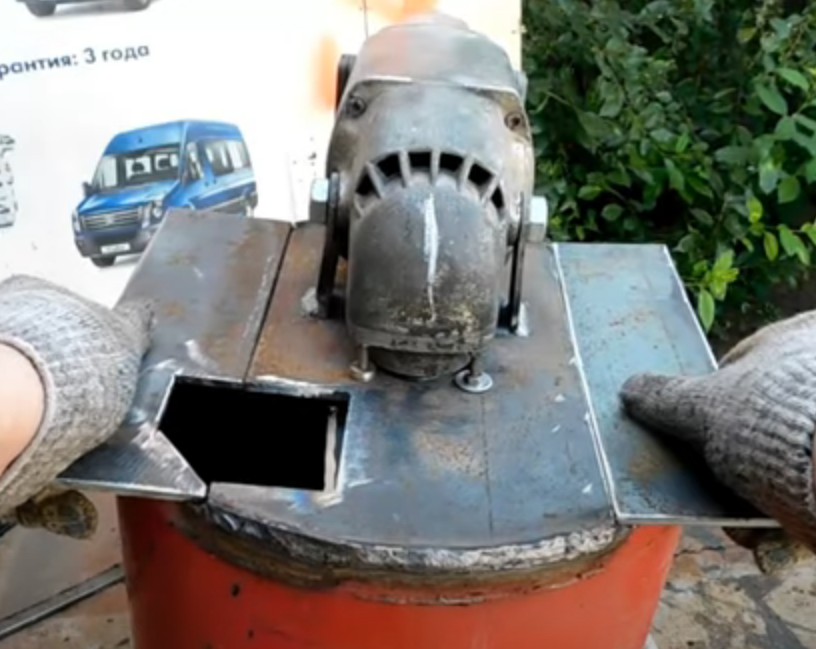

Привариваем сначала её, а затем две пластины, вырезанные из другого листа металла — как на фото.

Боковые пластины.

@AVTO CLASS

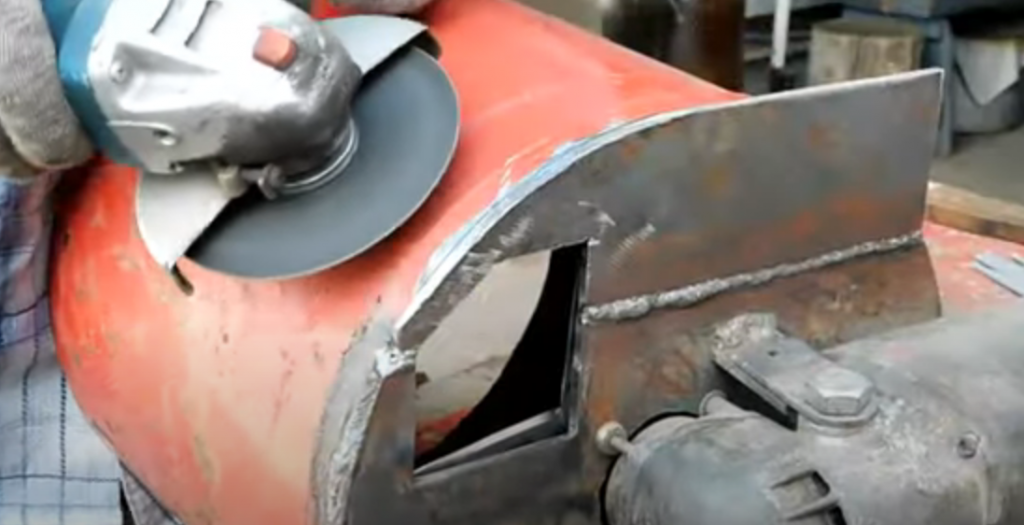

Выступающие за края цилиндра части металлических пластин отрезаем и шлифуем эти места.

Обрезаем края.

@AVTO CLASS

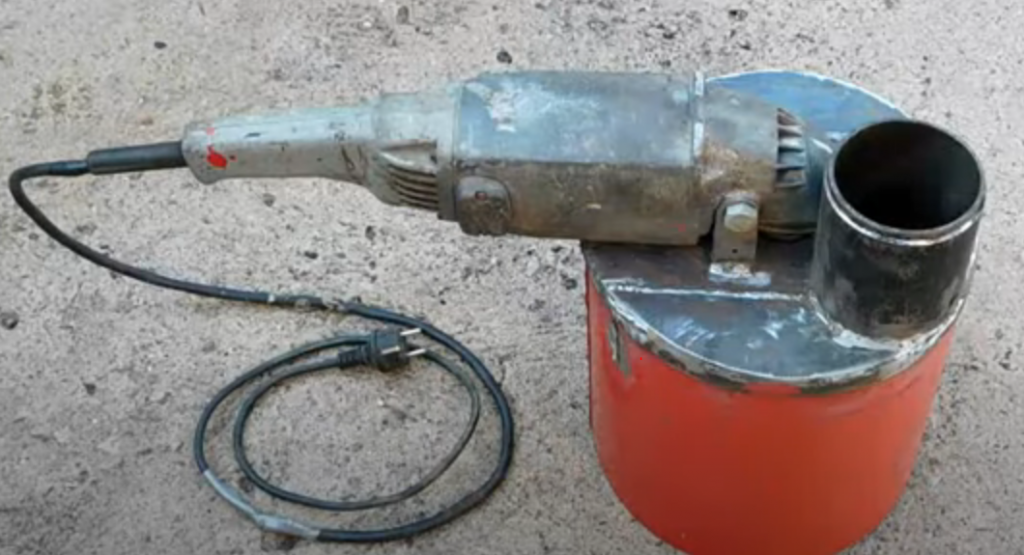

Теперь приготовленный кусок трубы нужно приварить к сделанному прямоугольному отверстию.

Готовый измельчитель.

@AVTO CLASS

Из круглой трубки нарезаем три одинаковые части — для ножек. Подготавливаем и фиксируем — как на фото.

Измельчитель на ножках.

@AVTO CLASS

Самодельный садовый шредер готов. При желании можно его покрасить. Ещё один вариант дробилки для веток своими руками из болгарки смотрите в видео.
