Подключение люстры с пультом

Люстры, которые управляются пультом  — не только модно, но и практично. Это позволяет пользоваться прибором, не отрываясь от дел, или от безделья. В простонародье все эти устройства метко окрестили «лентяйками». Подключение люстры с пультом — дело не сложное, но выполняется с соблюдением мер безопасности и правильной последовательности действий.

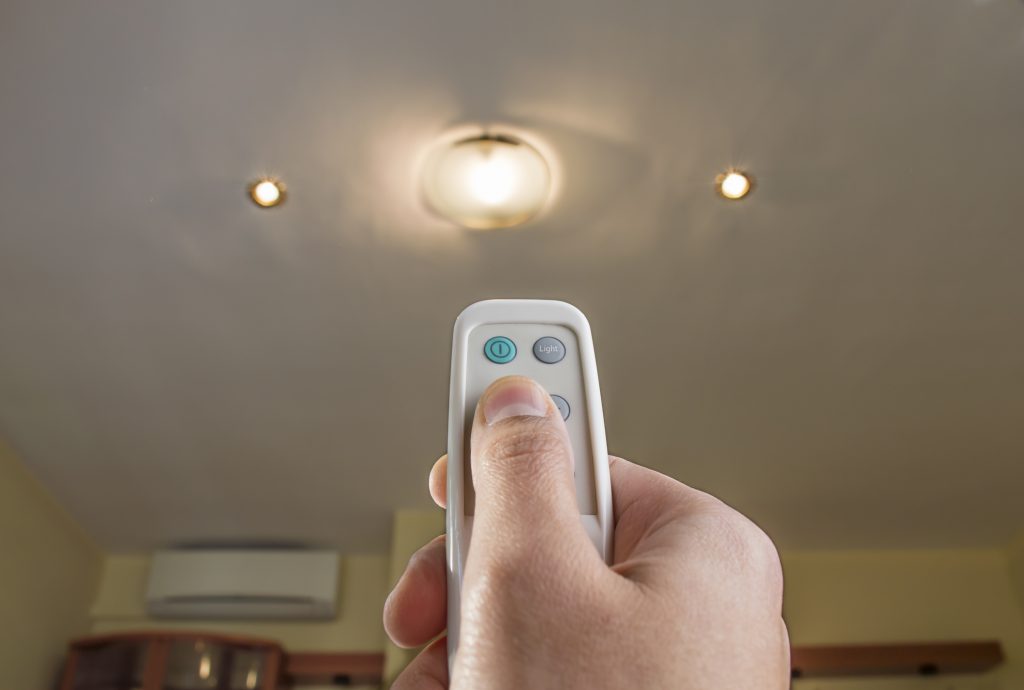

Люстра с пультом

@residentialaudiovideo.com

Устройство люстры

Чтобы понять, каким образом выполняется подключение, давайте-ка разберёмся в устройстве диодной люстры:

  • Блок драйвера, который подаёт питание линии светодиодных лампочек. Его подключение осуществляется, как правило, двумя проводами одного цвета. Те, что идут на диоды, — разноцветные, например чёрного и белого цветов. Подключаются светодиоды последовательно: если один приходит в негодность, то выходит из строя вся линия.
  • Микроблок, где установлены приёмник и контроллер обработки сигналов. Этот блок (свитч) — главная деталь всего устройства. Именно через него подключают питание от сети. Он выполняет функцию переключателя. Микроблок коммутации сигналов производители обозначают «Wireless Switch» или «Control Switch». На одну из его сторон должна быть наклеена схема подключения. На вход к контроллеру подходят провода, как правило, в синей и коричневой оплётке. Именно такие цвета общеприняты во многих странах для обозначения цепи переменного тока от щитка. Белый провод с другой стороны блока — это антенна для пульта.
  • Трансформатор, вспомогательная проводка, и, собственно, лампочки. Всё перечисленное в списке (за исключением лампочек) аккуратненько скрыто корпусом люстры.
Свитч

@mysku.me

Обычно управление люстрой с пульта осуществляется на радиоволнах с диапазоном 27,1 МГц.

Этапы подключения

Подключение люстры в новостройке занимает немного больше времени, чем во «вторичке». В обжитой квартире наверняка имеется и потолочное крепление, и разводка уже готова. Но суть процесса особо не меняется.

Тестирование

При помощи отвёртки-индикатора находим, где ноль, а где фаза. Пробник срабатывает при прикосновении к фазе. Если коснуться им «нуля» — лампочка на нём не загорается.

Через выключатель ведём исключительно фазу. Если сделать наоборот, цепь-то работать будет, но не исключено поражение током при прикосновении к корпусу люстры (скажем, при замене лампочек), даже в выключенном положении.

Подключение

Схема

@elektrikaetoprosto.ru

Примерный алгоритм действий при подключении такой:

  • После того как определились с нулями и фазами, снимаем питание на щитке и вывешиваем предупреждающую табличку на нём, дабы какой-нибудь «умник» не включил рубильник в самый ответственный момент.
  • «Ноль» подсоединяем напрямую от распределительной коробки на люстру, минуя выключатель.
  • В зависимости от количества фаз, идущих от выключателя, подсоединяем их к выводам люстры. Если от выключателя идёт одна фаза — что же, будем довольствоваться тем, что нельзя включить один рожок, скажем, из трёх. Они будут работать все вместе на одной фазе.
  • Если от выключателя идёт несколько проводов и на люстре не один рожок — отлично. При нажатии различных клавиш выключателя будут включаться разные участки. Единственный нюанс — возможно, вам не понравится расположение клавиш относительно того, в каком порядке что загорается. Придётся тогда поиграться и перебросить их между собой местами.
  • Убеждаемся, что подключенная люстра не собирается падать, и идём подавать питание на щитке. Пробуем включить свет сначала при помощи выключателя, потом пультом (кстати, проверьте — батарейка в нём есть?). Если всё хорошо, отключаем рубильник, крепим люстру как положено. Убираем табличку «Не включать» и подаём питание.
Люстра - сзади

@areviewio.com

Процесс подключения диодной люстры с пультом, в принципе, не сложный, но требует внимания. Эта работа не терпит спешки: неверное соединение системы может иметь негативные последствия. Вполне возможно, что кого-нибудь в результате ударит током или сгорит проводка. Лучше перепроверьте подключение до подачи питания, даже если на все сто уверены в его правильности.
