Схема подключения твердотопливного котла с электрическим котлом

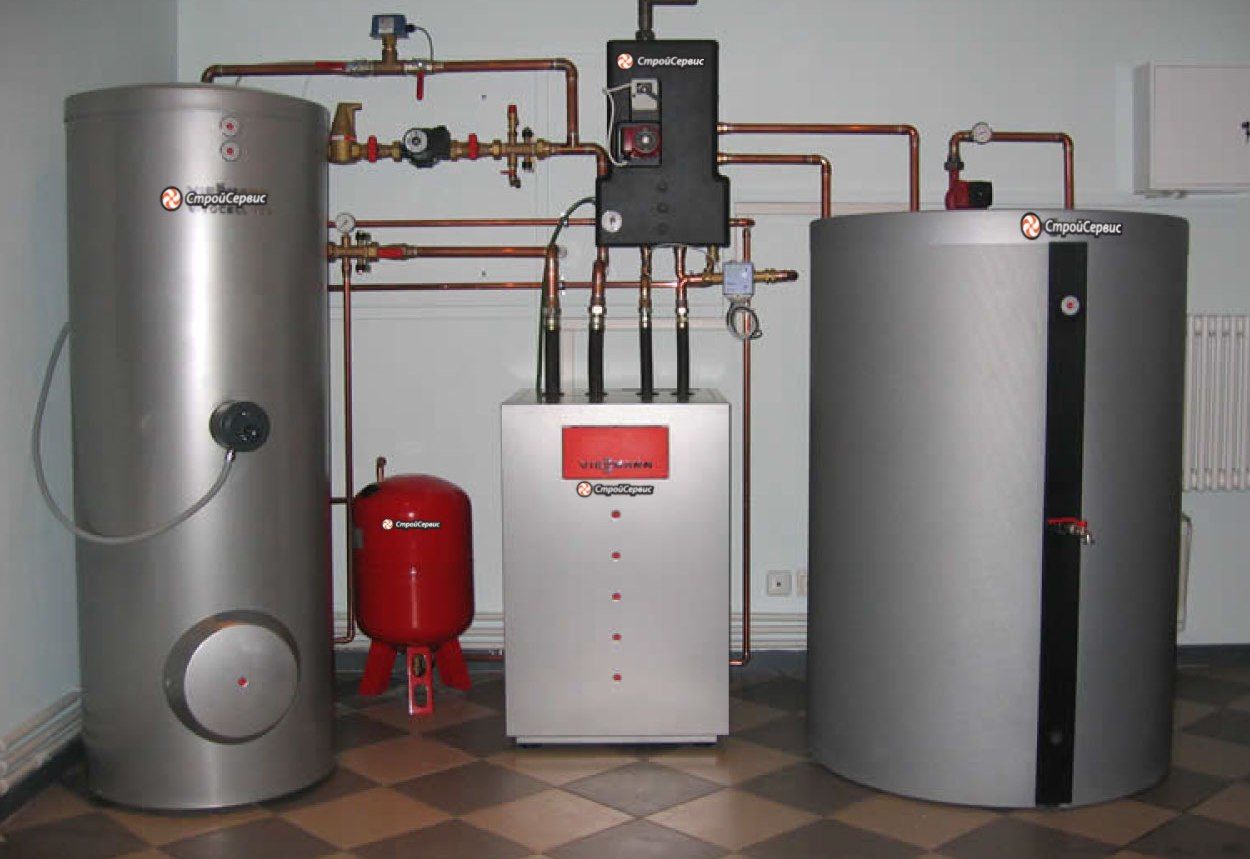

Подключение котловПри отсутствии газа самым дешёвым способом обогрева частного жилого или садового дома является установка твердотопливного котла. Однако данный вариант связан с рядом негативных моментов. Основным из них является необходимость постоянно добавлять топливо в топку. Если вовремя этого не сделать, то огонь погаснет, что приведёт к быстрому остыванию дома или даже заморозке всей системы трубопроводов. Существует и обратная проблема – вероятность перегрева теплоносителя, так как регулировать интенсивность горения в некоторых моделях бойлеров очень сложно. Снизить риски можно за счёт монтажа комбинированной системы из котлов двух типов: твердотопливного и электрического.

Как подключить твердотопливный котёл к электрическому

В настоящее время налажено массовое производство комбинированных котлов, которые могут работать как на дровах, так и на электричестве. Такие агрегаты очень эффективны и экономичны, несмотря на то, что их КПД примерно на 5% ниже по сравнению с аналогами, в которых используется только один вид топлива. Такое оборудование стоит недёшево, но и обогреваться исключительно за счёт электроэнергии многим также не по карману. Иногда бывает выгоднее самостоятельно собрать систему из двух котлов различного типа.

Ведущую роль в такой связке играет дровяной аппарат (в качестве альтернативы древесине может использоваться, например, уголь или торф). Когда в топке горит огонь, именно он обеспечивает горячее водоснабжение и обогрев помещений. Электрическое оборудование включается только в том случае, если температура теплоносителя опустится ниже определённого уровня (обычно выставляют значение 50°С). Несмотря на вспомогательную роль, такая подстраховка очень важна по нескольким причинам:

  • даже если дрова полностью прогорят, температура в доме существенно не снизится;
  • остывший теплоноситель, поступая по обратному трубопроводу, способствует коррозии и образует на стенках камеры конденсат, который смешивается с сажей. В результате появляется трудноудаляемый налёт;
  • снижается выброс в атмосферу продуктов горения.

Циркуляция жидкости в системе обеспечивается двумя гидронасосами (по одному на каждый из котлов).

Важно! На твердотопливный котёл следует устанавливать более мощный насос, чем на электрический (например, 0,6 атм против 0,5 атм). В противном случае циркуляция может незапланированно пойти по малому кругу. В результате возможно закипание теплоносителя с последующим разрывом трубы на участке застоя.

Котел трубы

Чтобы аппараты не мешали работе друг друга, на выходах подачи монтируют обратные клапаны.

Важные нюансы подключения

Чтобы система функционировала эффективно, необходимо произвести предварительные расчёты. Прежде всего, следует выяснить, возможна ли в принципе установка такого оборудования в данном здании. Пониженное или нестабильное напряжение в частных домах – не редкость. При таких обстоятельствах установка электрического бойлера может оказаться абсолютно бесполезной.

Важно! При выборе электрокотла необходимо учитывать состояние электропроводки в конкретном доме, а также суммарную мощность всех находящихся в нём электроприборов, иначе при включении нагревателя может произойти короткое замыкание либо будет постоянно отключаться автоматический выключатель.

Большое значение имеет правильный выбор гидронасосов. При покупке необходимо обратить внимание на их параметры. Маломощные аппараты не смогут обеспечить необходимую циркуляцию жидкости. Следует произвести точные вычисления с учётом диаметра и протяжённости трубопроводов.Два котла подключение

Для более экономичной работы системы в неё нередко встраивают тепловой аккумулятор. Это, как правило, ёмкость, в которой накапливается вода для ГВС. Она препятствует прямому попаданию остывшей жидкости в твердотопливный котёл.

Схема подключения твердотопливного котла к электрическому

Обвязка котлов выполняется параллельно. На каждый из них устанавливается гидравлический насос и обратный клапан, который не позволяет воде циркулировать между двумя аппаратами и предотвращает утечку из водяной рубашки в случае аварии.

В малый круг дровяного бойлера монтируют термостат. При падении температуры он направляет жидкость в электрокотёл. Кроме того, в системе присутствуют датчики. Они могут быть двух видов: для измерения температуры теплоносителя в трубе либо температуры воздуха в помещении. При достижении заданных параметров датчики передают сигнал на автоматику, которая включает ТЭНы. Они временно становятся основным источником тепла.Схема подключения котлов

Принцип работы схемы достаточно прост. Жидкость, нагретая твердотопливным котлом, по трубам поступает в радиаторы. Оттуда при помощи насоса она через датчик, термостат и обратный клапан возвращается назад для повторного нагрева. Если пламя погаснет и температура упадёт ниже критической, насос дровяного агрегата по сигналу датчика отключится, а термостат перекроет доступ теплоносителя в бак, направив его по малому кругу через электрический бойлер. При этом автоматически начнут работать ТЭНы.

Основным недостатком отопления твёрдым топливом является необходимость постоянного наблюдения за процессом. Современные печи долгого горения позволяют производить загрузку топлива 1-2 раза в сутки, однако и это не всегда представляется возможным (например, в случае длительного отсутствия хозяев). В этой ситуации комбинированная схема будет поддерживать в доме заданную температуру до возвращения жильцов.

Понравилась?
(-1 баллов, 1 оценок)
Загрузка...
Комментарии к статье
Аватар Алексей:

Зачем чесать правое ухо левой ногой. Поставьте два котла последовательно с одним насосом, без сложных клапанов. Как только температура в т.т. котле упадет включаться ТЭНы, температура поднимется ТЭНы выключаться.

Аватар Владислав:

истина, только поставить 3-х ходовой клапан на подмес.
