Из каких частей состоит отвертка

Каждый профессиональный ремонтник или обычный домашний мастер имеет в своём наборе инструментов отвёртку. Это очень важное приспособление, поскольку спектр задач, которые она может решить, достаточно широк. Обычный и даже немного примитивный инструмент в значительной мере упрощает рабочий процесс при выкручивании и закручивании различного крепежа.

Иногда отвёртку применяют не по прямому назначению. Поэтому она очень выручает любого работника. Следует заметить, что отвёрток существует несколько видов и, если необходимо провести какие-то ремонтные работы, потребуется подобрать правильный инструмент. Это поможет избежать различных неудобств при выполнении поставленных задач.

Сегодня же мы расскажем о том, из чего состоит инструмент, о принципе его действия, а также о том, какой он бывает.

Что такое отвёртка, какие элементы входят в неё

Отвёртка – это специальный ручной инструмент. Предназначение его — закручивание и отвинчивание крепежа с резьбой (чаще всего это винты и шурупы). На головке крепежа имеется шлиц (паз), в зависимости от его вида и подбирается инструмент.

Чаще всего отвёртка представляет собой металлический стержень с наконечником и ручкой, которая может быть изготовлена из различных материалов: пластмасса, резина и др. В ГОСТ 2938-92 можно найти информацию, что к отвёрткам можно отнести некоторые виды ключей, например, торцовые, и ключи для круглых гаек.

Как уже говорилось, простая отвёртка состоит из следующих элементов:

  1. Рукоятка. Она обеспечивает максимально удобное использование инструмента. Рукоятку изготавливают различных видов: пятигранная, шестигранная и т. д. Немаловажный параметр – размер ручки.
  2. Стержень. Его делают из металла, чаще всего из хромованадиевого сплава. Толщина и длина стержня подбирается в соответствии с размерами отверстия.
  3. Жало. Это наконечник стержня. Жало подбирается в соответствии с формой шлица на крепеже.Отвёртка.

Однако существуют специальные отвёртки, которые по своему внешнему виду и строению отличаются от классического инструмента. Например, реверсивные имеют на стержне специальный механизм, который позволяет откручивать или закручивать крепёж, не отрывая от него шлиц.

Существуют отвёртки, которые не имеют на конце жала. Обычно у такого инструмента целый набор съёмных наконечников, благодаря чему достаточно купить один набор, а не иметь в гараже целый ворох различных вариантов.

Существует ещё один вид отвёртки – ударная. У неё в рукоятке спрятан специальный поворотный механизм, который при нанесении ударов по ручке откручивает крепёжный элемент.

Принцип действия

Для того чтобы выполнить откручивание или закручивание крепежа, необходимо выполнить следующие действия:

  • вставить шлиц ровно по рискам крепёжного элемента;
  • вкрутить его по часовой стрелке либо выкрутить против часовой стрелки.

Если на рукоятке есть кнопки для включения различных функций, то можно воспользоваться ими.

Какие отвёртки бывают

Существует огромное количество разновидностей отвёрток, и каждая из них выполняет различные задачи.

Мы не будем много писать об обычных вариантах, поскольку с ними и так всё понятно: крестовая позволяет выполнить манипуляции с шурупами, у которых выемки в виде крестика на головке, а плоская выкручивает и закручивает шурупы с одной прямой выемкой.

Теперь же давайте более детально разберём отвёртки специального назначения:

  1. Диэлектрические. Позволяют выполнять работы с элементами электросети и силовым оборудованием. Особенность – выдерживают большое напряжение.
  2. Реверсивные. Благодаря специальному механизму в рукоятке позволяют выполнить работу с крепежом без отрыва жала.
  3. Шестигранные. У них крутящий момент в 10 раз выше, чем у стандартного инструмента. Чаще всего их используют в работе с техникой, электроприборами.
  4. Звёздообразные. Они оснащены звёздочкой на конце стержня. Используется такой инструмент в работе с электротехникой. Благодаря такому типу наконечника пазы в крепёжном элементе не срезаются.
  5. Квадратные. Оснащены квадратным наконечником.
  6. U-образные. Изготавливаются для крепежей с двумя отверстиями в шляпке. Их можно сделать самому, разрезав классический плоский наконечник.
  7. Трёхгранные. Имеют треугольный наконечник.
  8. One-way. Такой крепёж используется там, где необходимо закрепить дополнительную защиту. Отличие такого крепежа в том, что его можно только закрутить, но нельзя открутить.
  9. Ударные. Позволяет открутить крепёж, который покрылся ржавчиной. Применяется в тех случаях, когда крепёжный элемент невозможно открутить классической отвёрткой.

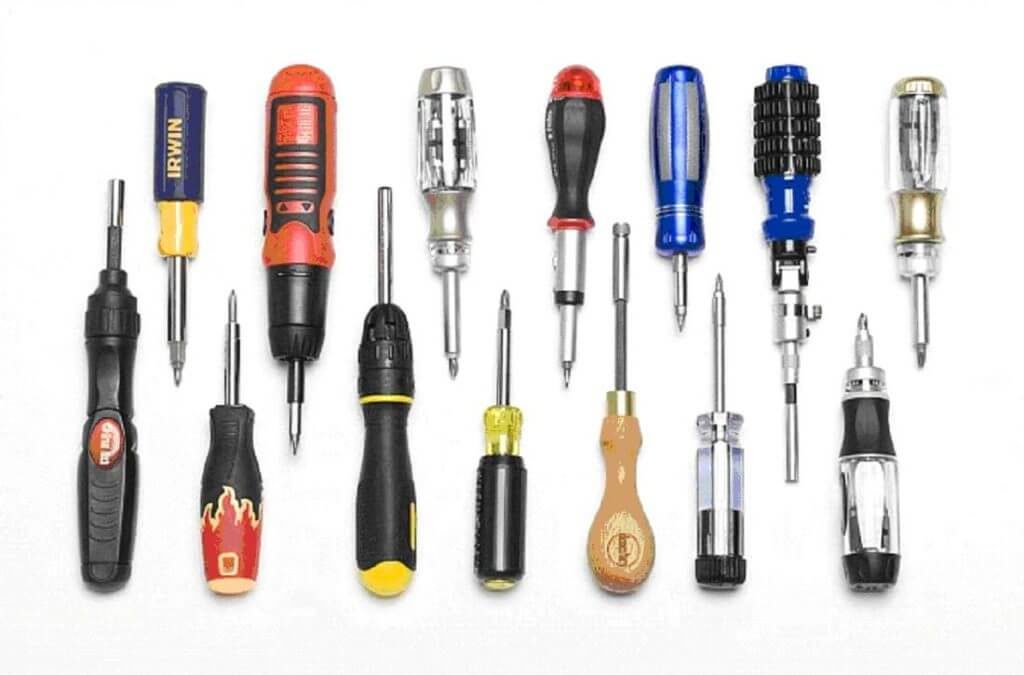

  10. С гибким валом. Позволяют работать с крепежом в тесных условиях. Её используют при работе с автомобилями или при сборке мебели.Виды отвёрток.

Маркировка отвёрток

Чтобы отвёртка точно подошла под тот или иной крепёж, необходимо обратить внимание на её маркировку. В соответствии с ГОСТ в маркировке «зашифрован» тип шлица, длина стержня и нумерация крепежа.

Давайте более подробно остановимся на маркировках:

  1. SL. Плоская.
  2. PH. Крестовая.
  3. PZ. Крестовая с направляющим.
  4. HEX. Шестигранная.
  5. TORX. Звездообразная.

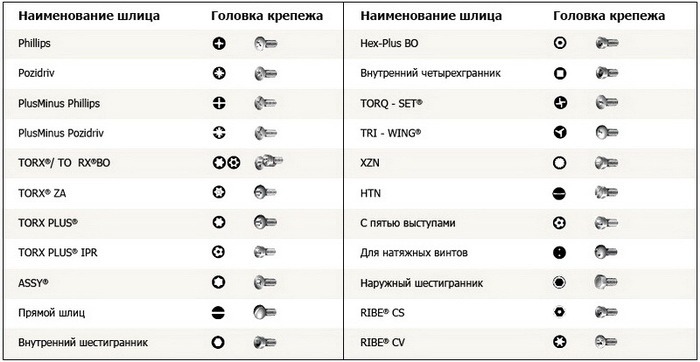

Более подробно все маркировки указаны в таблице.Маркировка отвёрток.

Также в маркировку могут входить цифры. Например, отвёртка PH3x150. Этот набор букв и цифр означает, что она крестообразная, подходит под крепёж номер 3 (5–7 миллиметров), а длина её стержня 15 сантиметров.
