Природный кондиционер за «3 копейки»

На западе вопрос использования неисчерпаемых природных ресурсов для улучшения качества жизни человека изучается давно. И некоторые наработок, обретших там популярность, поражают своей простотой и эффективностью. Яркий пример — природный кондиционер. Эта система вентиляции легко реализуется в загородном доме на любом этапе его эксплуатации. А ещё после её монтажа летом можно практически бесплатно охлаждать воздух в помещении. Зимой же такая вентиляция позволяет солидно сэкономить на обогреве приточного воздуха.

Природный кондиционер: грунтовой теплообменник

Принцип действия природного кондиционера

Привычные большинству из нас системы воздухообмена основаны на заборе свежих потоков напрямую из атмосферы и выброса отработанных туда же. Самые продвинутые системы включают в себя модуль рекуперации, в котором входящий воздух прогревается исходящим. Но что получится, если немного усложнить приточную вентиляцию, увеличив её протяжённость и разместив «лишний» фрагмент под землёй?

Грунт прогревается и промерзает лишь на сравнительно небольшой глубине. Для большинства регионов отметка в 1,5 метра является максимальной. Ниже неё располагаются слои со стабильной температурой, которая зимой держится на уровне 5–7 °C, а летом не прогревается выше 8–10 °C.

Это свойство грунта успешно используется при строительстве погребов. И при создании системы природного кондиционирования.

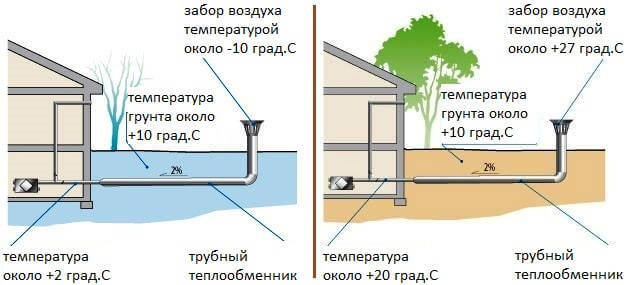

Принцип работы грунтового теплообменника

Весь секрет в том, что если поток воздуха пропустить сквозь этот слой почвы, то разница их температур будет стремиться к нулю. Проще говоря: зимой морозный воздух прогревается, а горячий летний — охлаждается. И эффективность такой системы полностью зависит только от её протяжённости и грамотной проектировки канала.

Общие черты с привычными «приточкой» и «вытяжкой»

Когда речь заходит о конструктивных особенностях находящейся внутри дома системы вентиляции, то их попросту нет. Все расчёты норм циркуляции воздуха проводятся в соответствии с санитарными стандартами. А разводка рукавов приточки и вытяжки может реализоваться любым удобным способом. Но есть несколько важных моментов.

  1. Приточку лучше делать принудительную, поскольку дальнейшее увеличение протяжённости приточных каналов может затруднять естественный приток воздуха.
  2. Вытяжка обязательно выводится на уровень конька крыши, тогда можно обойтись и без её дополнения вентиляторами или привязки к розе ветров.
  3. Вход приточной шахты и выход вытяжной желательно располагать с разных сторон здания.

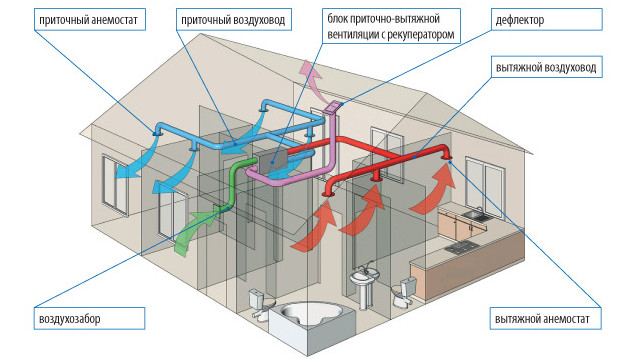

Один из вариантов вентиляционной системы

Схемы расположения вентиляционных рукавов подбираются в соответствии с особенностями планировки дома и потребностями его владельцев.

Изюминка системы — прокладка грунтового теплообменника

Как уже говорилось, для того чтобы приточка работала в режиме кондиционера, необходимо на входе дополнить её канальным вентилятором. Мощности 100–200 Ватт более чем достаточно. А вот дальше интереснее: вместо одного входного канала следует сделать два:

  • стандартный, на высоте около 1,5 м над уровнем грунта (для вентиляции в межсезонье);
  • подземный, соединяемый с трубой грунтового теплообменника.

Как это выглядит на деле, можно понять, при взгляде на картинку.

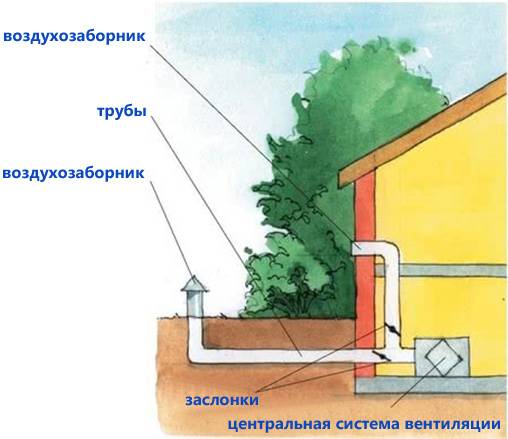

Особенности приточной вентиляции при создании природного кондиционера

Сам же теплообменник представляет собой трубу диаметром 200–250 мм, проложенную под землёй ниже уровня промерзания грунта.

Не следует забывать о конденсате. Для его сбора при прокладке наружного вентканала необходимо соблюдать уклон 2 градуса в сторону дома, а на расстоянии около метра от стены необходимо сделать колодец для проверки состояния водосборника.

Чтобы система эффективно регулировала температуру воздуха, суммарная длина труб теплообменника должна находиться в пределах 35–50 м. Отклонение в большую сторону приведёт к повышению аэродинамического сопротивления и потребует установки более мощного вентилятора, а это лишние цифры в платежке за электроэнергию. Если же проложить более короткую трубу, эффективность теплообменника снизится.

В идеале, для облегчения циркуляции воздуха рекомендуется избегать всевозможных поворотов и изгибов трубы. Но далеко не каждый участок позволяет прокопать прямую траншею необходимой длины. Поэтому, как вариант, можно взять на заметку предложенные ниже схемы.

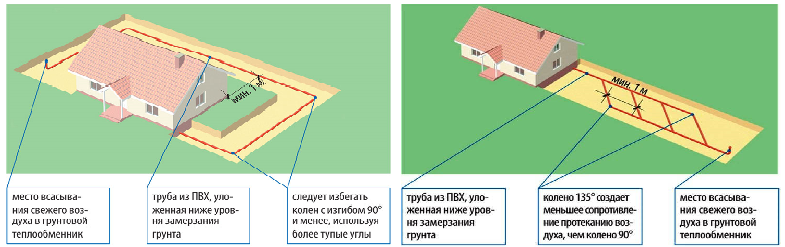

Схемы прокладки труб теплообменника

Прямые и острые углы на поворотах заменяются плавными изгибами или стыками.

Вот и вся хитрость природного кондиционера. Единственное «но» напоследок — воздухозаборник теплообменника так же поднимается на высоту 1-1,5 м над уровнем грунта. И обязательно накрывается защитными колпаком с решёткой — вам ведь не нужны способные законопатить систему грызуны с птичками?
