Как сделать морозильную камеру из холодильника

Морозильная камера из холодильникаЧасто при покупке нового холодильника старый ещё остаётся работоспособным и продолжает службу своим владельцам в дальнем углу квартиры или дачи в качестве резервного варианта. Если у хозяев возникает потребность в дополнительном пространстве для глубокой заморозки продуктов, такой экспонат иногда становится претендентом на то, чтобы быть переделанным в большой морозильник.

Ниже пойдёт речь о том, как из обычного холодильника сделать морозильную установку своими силами.

Принцип действия морозильной камеры

До того как начать конструирование морозильного шкафа, стоит внимательно изучить принцип его действия.

Морозильная установка действует по аналогии с кондиционером, который забирает тепло в небольшом, теплоизолированном пространстве. Перенос тепла изнутри устройства наружу осуществляется хладагентом, в роли которого, как правило, используется фреон. Он находится в замкнутом контуре и переходит из жидкого состояние в газообразное с поглощением тепла, и обратно – с выделением тепловой энергии. Важными узлами морозильного устройства являются: конденсатор, компрессор, испаритель, терморегулятор, трубки, образующие контур, и, собственно, внутренний пространство холодильной камеры.

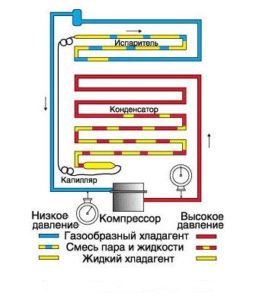

Цикл теплообмена проходит по следующему алгоритму.

  1. Хладагент, находящийся в жидком состоянии, при попадании в испаритель с низким давлением начинает закипать (испаряться). Этот процесс происходит при поглощении большого количества энергии – таким образом, температура в камере снижается.
  2. После этого фреон в газообразном состоянии нагнетается компрессором и попадает в конденсатор. Под действием высокого давления он сжижается. В ходе этого процесса выделяется тепло, которое выводится прибором в наружу в конденсаторе, охлаждаемым температурой окружающего воздуха.
  3. После этого жидкое вещество поступает в капиллярные трубки и подаётся снова в испаритель, где давление резко падает. Цикл начинается заново.
  4. В случае если температура падает ниже заданного уровня на пару градусов, мотор временно выключается. Когда она поднимается на 2–3 градуса выше, он запускается вновь.

Как сделать из холодильника морозильную камеру

Этот вариант является самым простым при создании морозильника своими руками.

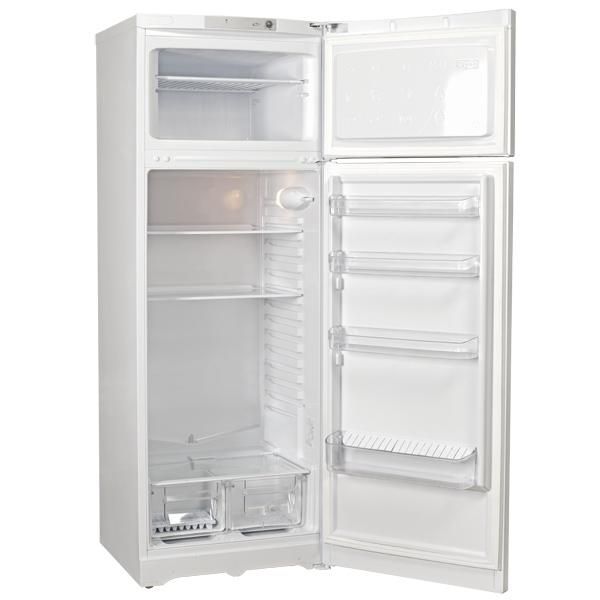

Как сделать морозилку из холодильникаПрежде всего необходимо разобрать морозильный отсек и демонтировать испаритель. После этого следует утеплить внутреннее пространство, которое станет новой морозильной камерой. После этого нужно развернуть испаритель и зафиксировать его на задней стенке морозилки. Ответственным пунктом является следующий шаг, на котором вы должны выбрать правильное место для установки датчика температуры. В зависимости от выбора морозильник будет поддерживать заданную температуру с той или иной точностью.

После установки датчика необходимо убедиться в герметичности образовавшейся камеры, проверить контур хладагента и при необходимости выполнить дозаправку.

ВНИМАНИЕ! Для диагностики холодильного контура и заправки фреона необходимо использовать специализированный инструмент. Во избежание целостности контура необходимо крайне осторожно производить манипуляции с капиллярными трубками, избегая их чрезмерных перегибов.

На последнем этапе следует включить модернизированный агрегат и протестировать его в работе.

ВАЖНО! КПД самостоятельно переделанного морозильника будет существенно хуже, чем у созданного в промышленных условиях, поэтому его энергоэффективность будет ниже, а потребление электричества – больше.

Какие ещё есть варианты создания морозильной камеры своими руками

Помимо преобразования старого холодильника, существует множество вариантов создания морозильных установок, требующих различный уровень квалификации, инструментов и материалов. Рассмотрим некоторые из них.

Небольшая комната в качестве морозильника

Комната в качестве морозилкиПо периметру помещения устанавливают обрешётку из деревянного бруса. После этого укладывают отражающий материал. Образованные обрешёткой ячейки плотно заполняют утеплителем, толщиной не менее 10 см. Все щели и стыки необходимо заделать посредством алюминиевого скотча. После этого стены покрываются тонкими листами оцинкованного металла, образовавшиеся швы надёжно герметизируют. Охлаждающим ядром морозильной комнаты может послужить обычный моноблок. Выбирается оптимальное место для установки термодатчика, который подключается к системе автоматического регулирования. Окончательный штрих – изготовление хорошо утеплённой двери, которая плотно примыкает к коробке в затворенном состоянии.

Морозильная камера из сэндвич-панелей

Одним из бюджетных решений для создания камеры для заморозки большой вместительности может послужить конструкция на основе сэндвич-панелей. Принципы организации работ такие же, как в случае обустройства комнаты, описанном в предыдущем пункте. Сэндвич панели собираются в конструкцию требуемых размеров и конфигурации в соответствии с правилами их стандартного монтажа.

При создании таких морозильных помещений нужно следить за отсутствием тепловых мостов – теплопроводных перемычек между внешней и внутренней обшивкой инженерной конструкции.

Для борьбы с образованием тепловых мостов на стыках в углах конструкции делаются специальные прорези внутри угловых элементов в местах их выхода во внешнюю среду.

Мероприятия по борьбе с тепловыми мостами также необходимо проводить при стыках холодильных секций, поддерживающих разный уровень температуры.

Для двери, как при оборудовании комнаты с капитальными стенами, следует предусмотреть качественный затвор и утепление. Лучше всего для этого использовать специальную пенополиуретановую термодверь.

Другие варианты создания морозилок

Ниже перечислены другие идеи, которые могут лечь в основу изготовления самодельных морозильных систем:

  • использование в качестве пространства для морозильника корпус транспортного контейнера;
  • обустройство складского помещения;
  • для изготовления небольшого морозильного ларя, охлаждающего содержимое до умеренной температуры (‑10 0С), можно использовать элементы Пельтье;
  • создание внутри помещений конденсатора холода, действующего по принципу ледника, например, использование подвальных помещений, опоясанных замкнутой системой трубопроводов с хладагентом (например, керосин), который концентрирует холод в зимний сезон и поддерживает низкий уровень температуры в теплое время года.
