Устройство швейной машины

Время чтения: 7 мин.

Первый патент на швейную машину был оформлен еще в начале девятнадцатого века. Сначала машинки полностью копировали технику ручного шитья, затем появилась игла с ушком возле острого конца, челночные стежки, лапка, и, наконец, механизмы пришли к тому принципу, по которому работают и по сей день. Современные машинки могут приводиться в движение простой прокруткой ручки или ее колпачка, или подключаться к электросети, могут делать простые стежки или несколько видов более сложных, включая фигурные и вышивку, но в основе лежит все тот же алгоритм соединения двух ниток с обеих сторон ткани.

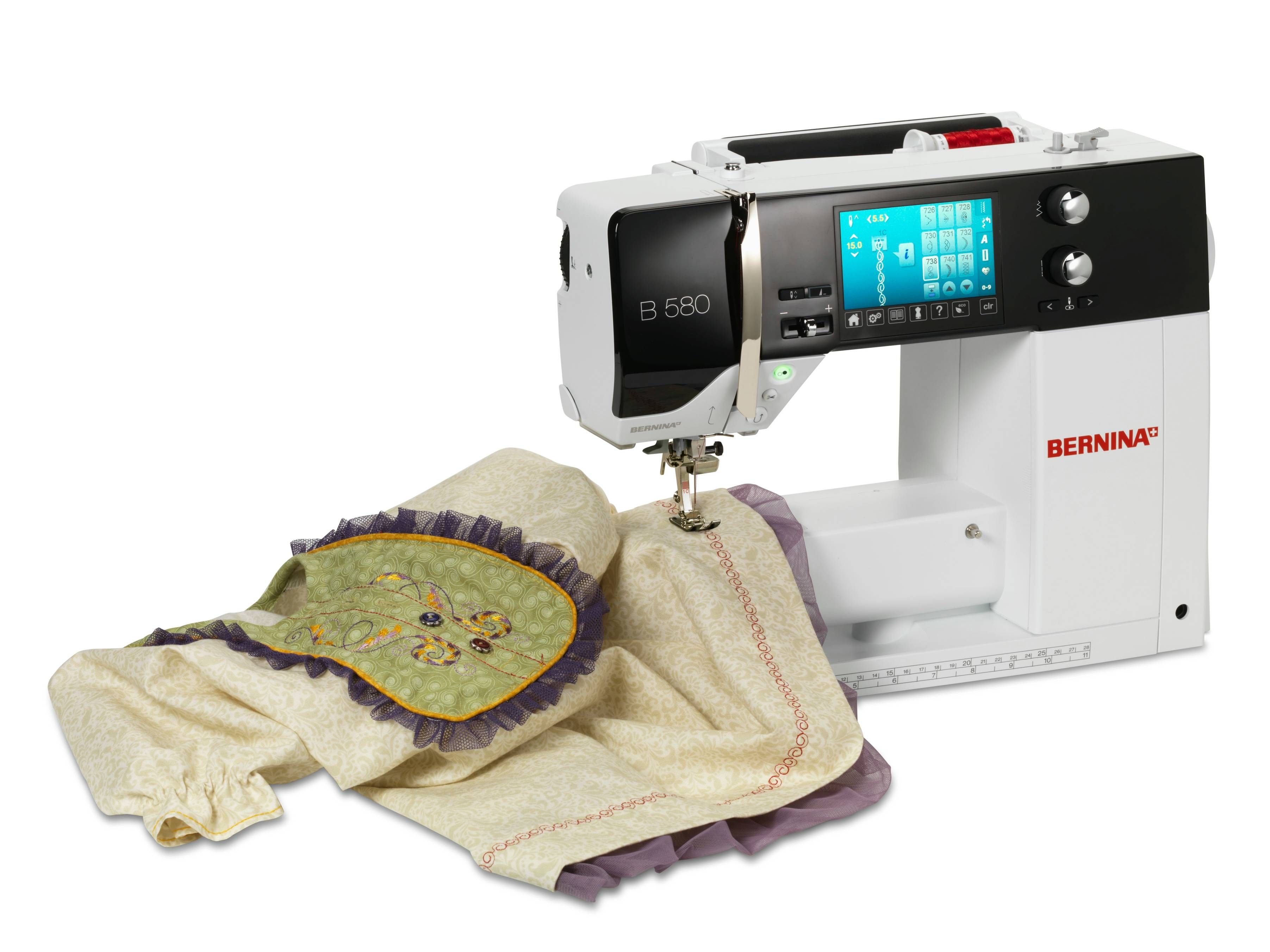

швейная машинка

Как устроена швейная машина: части швейной машины

Несмотря на разнообразие моделей на рынке, основные детали у большинства машинок будут общими:

  1. Маховое колесо — обычно оно расположено на правом боку корпуса. Регулирует высоту иглы.
  2. Стержень, на который надевается катушка с основной ниткой.
  3. Переключатель формы стежка на передней панели.
  4. Переключатель длины стежка расположен рядом с ручкой выбора формы.
  5. Нитенаправитель натягивает нить, чтобы она не запуталась.
  6. Нитепритягиватель движется вверх-вниз, подавая нить с катушки в машинку.
  7. Регулятор натяжения нитки — специальный винт или опция на панели управления.
  8. Прижимная лапка удерживает ткань в нужном положении.
  9. Регулятор давления лапки нужен для ткани из разного материала.
  10. Рычаг подъема-опускания лапки в начале и в конце работы.
  11. Игла, которая шьет.
  12. Винт, закрепляющий иглу.
  13. Нитевдеватель — очень облегчает жизнь пользователю.
  14. Нитеобрезатель, чтобы быстро оборвать нитку по окончанию работы.
  15. Пластина под лапкой оснащена транспортером — зубчатым колесом, которое двигает ткань под иглой.
  16. Под иглой и лапкой расположено челночное устройство, закрытое крышкой. Если открыть ее, вы увидите шпульку под колпачком.
  17. Часто у современных машинок еще имеется отсек для хранения запасных деталей, ниток и других мелочей.

Что нужно в первую очередь: шпулька и челнок

Челнок — это главный узел работы швейной машины, он цепляет верхнюю нить и соединяет ее с нитью нижней строчки. Именно от его настройки зависит работа машинки, не будет ли пропусков, обрывов или спутанных петель. Деталь приводится в действие приводом и двигается вперед-назад в заданном направлении.

Челнок может быть вертикальным, горизонтальным, маятниковым или вращающимся.

  • Качающийся или маятниковый челнок встречается в самых дешевых моделях и подойдет новичкам, или тем, кто редко пользуется швейной машинкой. Он простой, но надежный и не требует особых навыков для работы. Минусы такого решения: малая скорость, шум и вибрация при работе, ограниченный выбор строчек.
  • Вертикальный челнок двойного обегания/вращающийся/ротационный используется в более дорогой и профессиональной технике. Он работает быстро и надежно, предотвращает спутывание нити и выдерживает большие нагрузки при работе с разным материалом.
  • Горизонтальный челнок отличается от предыдущих расположением и конструкцией. Он лежит под игольной пластиной и накрыт прозрачной крышкой. Удобно, что в такой системе шпулька не спрятана под колпачком, и сразу виден цвет нити и сколько ее осталось. Такие машинки легки в использовании, они работают быстро и бесшумно и подойдут большинству людей, которые регулярно занимаются шитьем.

современная машинкаШпулька — это маленькая катушка для нитки нижней строчки. Обычно несколько штук идет в комплекте при покупке.

СПРАВКА! Шпульки должны подходить по форме и материалу к колпачку. Имейте это в виду, если будете покупать их отдельно от самой машинки. Выбор шпульного механизма — важный момент.

Винт, расположенный на шпульке, регулирует натяжение нижней нити. Если нить натянута слишком слабо, стежки будут пропускаться, а слишком сильное натяжение приведет к обрыву.

Неправильная намотка нитки на шпульку тоже влияет на качество шитья. Например, ручная намотка может дать неправильное натяжение строчки. Поэтому лучше наматывать нитку при помощи встроенного в машинку механизма, в соответствии с инструкцией.

  1. Откройте крышку челночного отсека. Если надо, выньте челнок и откройте крышечку, чтобы извлечь шпульку.
  2. Поставьте нужную вам катушку с нитками на штырек наверху швейной машины.
  3. Отмотайте немного нити и проведите ее конец через нитенаправитель.
  4. Обведите ее вокруг дискового натяжителя.
  5. Закрепите конец на шпульке, продев один раз в специальное отверстие.
  6. Установите шпульку на специальный стержень для намотки.
  7. Запустите машинку при помощи педали или кнопки.
  8. Намотайте, сколько вам нужно, но следите, чтобы нитка не выходила за наружный край шпульки.
  9. Обрежьте нить и вставьте шпульку на ее место в челночном отсеке.

Механизм

Основной принцип работы швейной машинки заключается во взаимодействии иглы с верхней ниткой и челнока с ниткой нижней строчки.

  1. Привод запускает движение иглы вверх-вниз.
  2. Игла прокалывает ткань и образует под ней петлю.
  3. Челнок захватывает эту петлю и связывает ее с нитью со шпульки.
  4. Нитепритягиватель начинает поднимать верхнюю нить.
  5. Нить затягивается, а устройство для протяжки материала продвигает ткань на длину стежка.

винтажная швейная машинкаПод корпусом скрывается двигатель, который запускается вручную механически или при помощи электричества. В интернете есть много видео, демонстрирующих работу двигателя. Он прокручивает три вала: центральный и два боковых. Центральный вал скреплен с помощью шатуна с осью маховика и запускает игловодитель, а боковые отвечают за челнок и продвижение ткани. Именно синхронное взаимодействие всех деталей позволяет делать ровные стежки, а сбой в этой системе приводит к различным проблемам.

ВАЖНО! Механизмы швейных машинок, как правило, долго не изнашиваются, и могут служить десятилетиями, не требуя ремонта. Главное соблюдать правила эксплуатации и вовремя смазывать детали.

Как нужно перемещать ткань

После каждого движения иглы ткань должна продвигаться вперед для нового стежка. Расстояние между проколами называется шагом строчки — обычно он регулируется при помощи управляющего рычажка на швейной машине.

схема с описаниемМатериал двигается зубчатой рейкой, выступающей в пазах игольной пластины. Работа этого механизма сильно влияет на качество стежков.

  1. На первом этапе формирования стежка — в нижнем положении иглы и рейки — расстояние между ними должно быть 1,5-2мм. Точно отрегулировать это положение поможет мастер, зато после одной правильной настройки вы надолго забудете о проблемах с пропуском стежков и застреванием ткани.
  2. Во время движения иглы вверх формируется стежок, зубчики рейки должны быть полностью спрятаны, а ткань неподвижна. Иначе машинка начнет пропускать стежки и ломать иглы.
  3. После формирования стежка рейка поднимается и зубчиками захватывает ткань, чтобы сдвинуть ее на нужное расстояние.

Помните:

  • Лапка должна равномерно прижиматься к плоскости со всех сторон, не допуская перекоса или более сильного давления с одной стороны;
  • Не тяните ткань вперед и не зажимайте ее сильно, чтобы не мешать работе движущего механизма.

Как заменить нитки:

  1. Для начала отключите машинку от сети, чтобы избежать травм.
  2. Поднимите лапку и с помощью махового колеса зафиксируйте иглу в верхнем положении.
  3. Поставьте катушку на специальный штырек для нее.
  4. Протяните нитку через верхний проводник, а затем вниз — в правый канал.
  5. Оберните ее вокруг устройства натяжения нити между каналами.
  6. Тяните нить вверх по левому каналу, через крючок нитевыводителя и снова вниз по направлению к игле с другой стороны рычага.
  7. Проденьте нитку в нитепроводник над иголкой.
  8. Вставьте ее в ушко иглы, оттяните от себя и расположите свободный край (примерно 5 см) позади машинки.

Что еще нужно знать о машинках

Многие швейные машины оснащены дополнительными функциями:

  • В большинстве современных моделей иголка может двигаться не только вверх-вниз, но и вправо-влево. Это позволяет выполнить шов в форме зигзага или простые узоры по принципу вышивки гладью.
  • Выпускаются лапки разной формы для различных целей: декоративная строчка, выметывание петель, вшивание молний и пришивание пуговиц.
  • Для штопки на рейку, движущую ткань, надевается специальная накладка, которая фиксирует материал на месте.
  • Казалось бы, мелочь! Но без лампочки, встроенной в машинку для подсветки рабочей поверхности, вы чаще будете пропускать огрехи и больше напрягать глаза.
  • Желательно выбирать машинку, к которой в комплекте идут инструменты для ее домашнего ремонта — отвертка и ключи.

разобранная машинкаДругие виды машинок для домашнего использования:

  • Компьютеризированные управляются компьютерной платой и могут выполнять более замысловатые стежки. От объема памяти зависит количество и сложность программ.
  • Челночный шов отличается прочностью, но плохо растягивается, поэтому его редко используют для пошива трикотажных изделий. Тут нужна машинка, которая использует плоские стежки.
  • Для обметки тканей можно приобрести оверлок. Он снабжен механизмом обрезки и используется для подшива тканей различными способами, в том числе можно подшивать тончайшие кружева и шифон.

Несколько советов:

  • Слишком высокая нагрузка может повредить моторчик. Часто это происходит при долгой непрерывной работе — например, подшивании скатертей, занавесок и постельного белья. Делайте перерывы между включением электропривода.
  • Игла обязательно должна быть прямой и острой. Не пытайтесь использовать поврежденную или чинить и затачивать ее сами — она для этого не предназначена. А использование испорченной иглы может повлечь за собой поломку всей машинки.
  • Также игла должна соответствовать ткани, которую ей прошивают — для кружева и кожи нужны иглы разной толщины, а для трикотажа используется игла с закругленным кончиком. Стандартный набор можно купить практически в любом магазине товаров для рукоделия.

Понимание принципов работы швейной машины облегчает работу с ней и позволяет исправлять мелкие неполадки, не вставая из-за стола. С помощью хорошей машинки вы сможете не только выполнять простую работу вроде укорачивания брюк или починки испорченной одежды, но и заняться творчеством и превратить домашние обязанности в хобби.
